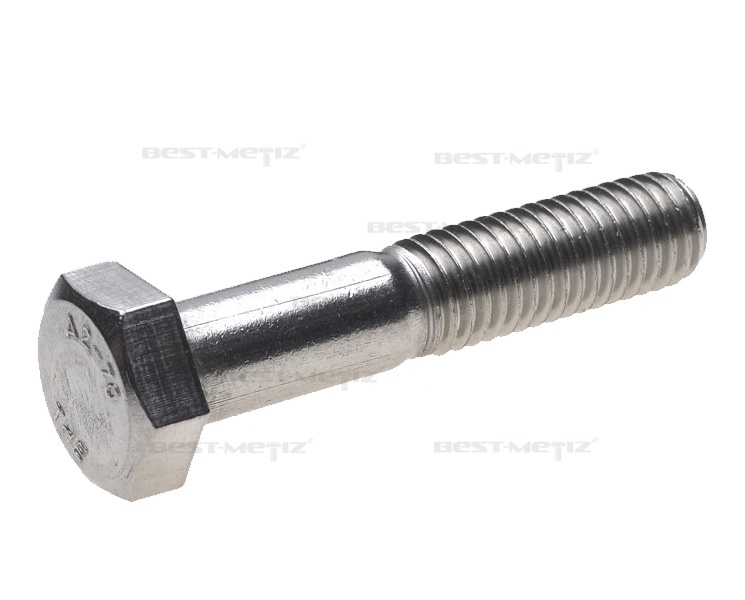

Болт с шестигранной головкой ОСТ 1 31104-80

Болт с шестигранной головкой ОСТ 1 31104-80

Описание товара

Болты ОСТ 1 31102-31108-80 – крепежные изделие, имеющее определенные особенности, что дает возможность эффективно использовать его в таких сферах, как машиностроение, промышленность, строительство и другие. В стандарте указано, что данный вид крепежа может быть изготовлен в двух исполнениях: с подголовником, имеющим цилиндрическую форму или без него. Диаметр резьбы варьируется в диапазоне от 2,5 до 18 мм. Параметры изготовления регламентируются требованиями заказчика, а также свойствами материала, применяемого при изготовлении. Допускается производство крепежа с отверстиями для контровки. Количество отверстий и обозначение болтов с отверстиями по ОСТ 1 03815-76.

Материал, из которого изготавливаются болты по данному ОСТ, определяется сферой применения крепежа: и указывается ниже, каждая марка стали соответствует последней цифре ОСТа:

Стандарт	Диаметры резьбы, мм	Марка материала
ОСТ 1 31102-80	от 2,5 до 18	45
ОСТ 1 31103-80	от 3 до 24	30ХГСА
ОСТ 1 31104-80	от 2,5 до 18	14Х17Н2
ОСТ 1 31105-80	от 5 до 18	13Х11Н2В2МФ-Ш
ОСТ 1 31106-80	от 5 до 24	07Х16Н6-Ш
ОСТ 1 31107-80	от 5 до 12	Д1П
ОСТ 1 31108-80	от 4 до 12	ЛС59-1

Болты с шестигранной головкой ОСТ 1 31104-80

d	d1 предельное отклонение по h12	D min	D1 предельное отклонение по h14	D2 min	S	H	r	l₀
					Предельное отклонение
					по h 12	по h 14	±0,2
M2,5	2,5	5,5	5	4,3	5	1,8	0,4	8
M3	3	6	5,5	4,8	5,5	2	0,4	8
M4	4	7,8	7	6,3	7	2,8	0,5	9
M5	5	8,8	8	7,3	8	3	0,5	10
M6	6	11	10	9,2	10	4	0,5	12
M8	8	15,5	14	13	14	5	0,8	14
M10	10	18,8	17	16	17	6	0,8	18
M12X1,5	12	21,1	19	18	19	7	1	20
M14X1,5	14	24,5	22	21	22	9	1	22
M16x1,5	16	26,8	24	28	24	10	1,5	24
M18X1,5	18	30,2	27	26	27	11	1,5	26
M20x1,5	20	33,6	30	29	30	12	1,5	28
M22X1,5	22	35,8	32	31	32	13	2	30
M24X1,5	24	40,3	36	35	36	14	2	32

L, мм		d
L, мм		М2,5	М3	М4	М5	М6	М8	М10	M12X1,5	M14X1,5	M16x1,5	M18X1,5	M20x1,5	M22X1,5	M24X1,5
Номин	Предельное отклонение	t пред откл -0,25	t пред откл -0,25	t пред откл -0,35	t пред откл -0,4	t пред откл -0,5	t пред откл -0,62	t пред откл -0,75	t пред откл -0,75	t пред откл -0,75	t пред откл -0,75	t пред откл -0,75	t пред откл -0,75	t пред откл -0,75	t пред откл -0,75
11	±0,2	3	3		-	-	-	-	-	-	-	-	-	-	-
12	±0,2	4	4	3	-	-	-	-	-	-	-	-	-	-	-
14	±0,2	6	6	5	4	-	-	-	-	-	-	-	-	-	-
16	±0,2	8	8	7	6	4	-	-	-	-	-	-	-	-	-
18	±0,2	10	10	9	8	6	4	-	-	-	-	-	-	-	-
20	±0,2	12	12	11	10	8	6	-	-	-	-	-	-	-	-
22	±0,2	14	14	13	12	10	8	4	2	-	-	-	-	-	-
24	±0,2	16	16	15	14	12	10	6	4	2	-	-	-	-	-
26	±0,2	-	18	17	16	14	12	8	6	4	2	-	-	-	-
28	±0,2	-	20	19	18	16	14	10	8	6	4	2	-	-	-
30	±0,2	-	22	21	20	18	16	12	10	8	6	4	2	-	-
32	±0,2	-	-	23	22	20	18	14	12	10	8	6	4	2	-
34	±0,2	-	-	25	24	22	20	16	14	12	10	8	6	4	2
36	±0,2	-	-	27	26	24	22	18	16	14	12	10	8	6	4
38	±0,3	-	-	29	28	26	24	20	18	16	14	12	10	8	6
40	±0,3	-	-	31	30	28	26	22	20	18	16	14	12	10	8
42	±0,3	-	-	-	32	30	28	24	22	20	18	16	14	12	10
44	±0,3	-	-	-	34	32	30	26	24	22	20	18	16	14	12
46	±0,3	-	-	-	36	34	32	28	26	24	22	20	18	16	14
48	±0,3	-	-	-	38	36	34	30	28	26	24	22	20	18	16
50	±0,3	-	-	-	40	38	36	32	30	28	26	24	22	20	18
52	±0,3	-	-	-	-	40	38	34	32	30	28	26	24	22	20
54	±0,3	-	-	-	-	42	40	36	34	32	30	28	26	24	22
56	±0,3	-	-	-	-	44	42	38	36	34	32	30	28	26	24
58	±0,3	-	-	-	-	46	44	40	38	36	34	32	30	28	26
60	±0,3	-	-	-	-	48	46	42	40	38	36	34	32	30	28
62	±0,3	-	-	-	-	50	48	44	42	40	38	36	34	32	30
64	±0,3	-	-	-	-	-	50	46	44	42	40	38	36	34	32
66	±0,3	-	-	-	-	-	52	48	46	44	42	40	38	36	34
68	±0,3	-	-	-	-	-	54	50	48	46	44	42	40	38	36
70	±0,3	-	-	-	-	-	56	52	50	48	46	44	42	40	38
72	±0,5	-	-	-	-	-	58	54	52	50	48	46	44	42	40
74	±0,5	-	-	-	-	-	60	56	54	52	50	48	46	44	42
76	±0,5	-	-	-	-	-	62	58	56	54	52	50	48	46	44
78	±0,5	-	-	-	-	-	64	60	58	56	54	52	50	48	46
80	±0,5	-	-	-	-	-	66	62	60	58	56	54	52	50	48
82	±0,5	-	-	-	-	-	68	64	62	60	58	56	54	52	50
84	±0,5	-	-	-	-	-	-	66	64	62	60	58	56	54	52
86	±0,5	-	-	-	-	-	-	68	66	64	62	60	58	56	54
88	±0,5	-	-	-	-	-	-	70	68	66	64	62	60	58	56
90	±0,5	-	-	-	-	-	-	72	70	68	66	64	62	60	58
92	±0,5	-	-	-	-	-	-	74	72	70	68	66	64	62	60
94	±0,5	-	-	-	-	-	-	76	74	72	70	68	66	64	62
96	±0,5	-	-	-	-	-	-	78	76	74	72	70	68	66	64
98	±0,5	-	-	-	-	-	-	80	78	76	74	72	70	68	66
100	±0,5	-	-	-	-	-	-	82	80	78	76	74	72	70	68
104	±0,5	-	-	-	-	-	-	86	84	82	80	78	76	74	72
108	±0,5	-	-	-	-	-	-	-	88	86	84	82	80	78	76
112	±0,5	-	-	-	-	-	-	-	92	90	88	86	84	82	80
116	±0,5	-	-	-	-	-	-	-	96	94	92	90	88	86	84
120	±0,5	-	-	-	-	-	-	-	100	98	96	94	92	90	88
124	±0,5	-	-	-	-	-	-	-	104	102	100	98	96	94	92
128	±0,5	-	-	-	-	-	-	-	-	106	104	102	100	98	96
132	±0,5	-	-	-	-	-	-	-	-	110	108	106	104	102	100
136	±0,5	-	-	-	-	-	-	-	-	114	112	110	108	106	104
140	±0,5	-	-	-	-	-	-	-	-	118	116	114	112	110	108
144	±0,5	-	-	-	-	-	-	-	-	-	120	118	116	114	112
148	±0,5	-	-	-	-	-	-	-	-	-	124	122	120	118	116

Покрытие болтов может быть выполнено на выбор из предоставленных вариантов.
Конструкция, технические характеристики, требования к изготовлению, условия эксплуатации описаны в стандарте ОСТ 1 31104-80.
Оптовым покупателям предоставляются скидки.

Характеристики

Прочие
Стандарт ОСТ	ОСТ 1 31104-80
Диаметр резьбы, мм	от 2,5 до 18
Длина, мм	от 11 до 148
Марка металла	14Х17Н2
Страна производитель	Россия
